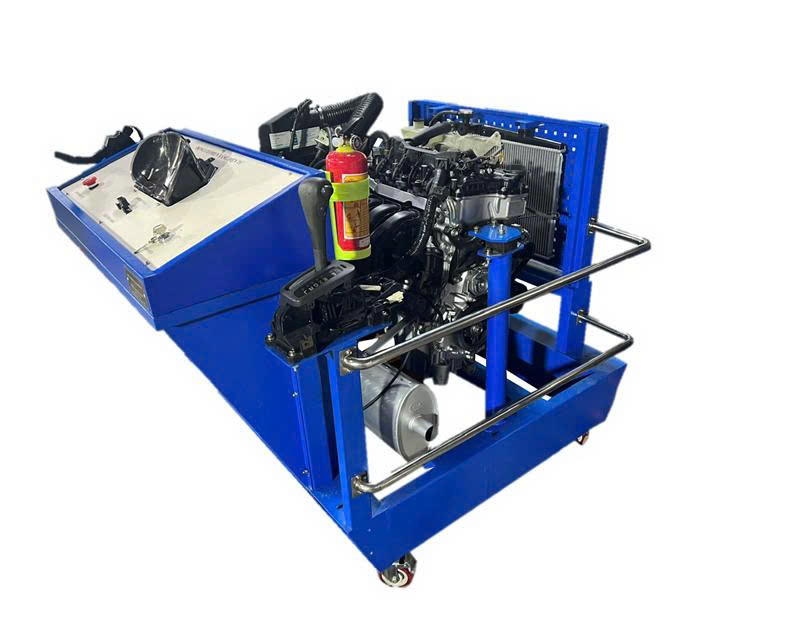

MÔ HÌNH ĐỘNG CƠ PHUN XĂNG ĐIỆN TỬ DÙNG ĐỂ THỰC HÀNH VẬN HÀNH

1. Mô hình động cơ với hệ thống ga thông minh ETCSi

Động cơ 4 kỳ, 4 xi lanh thẳng hàng, dung tích xilanh 1.5L Dual VVTi, còn đầy đủ các bộ phận và hệ thống phần cơ khí máy như:

+ Cơ cấu trục khuỷu – thanh truyền

+ Cơ cấu phối khí

+ Hệ thống bôi trơn

+ Hệ thống làm mát

Các thiết bị điện, điển tử điều khiển gồm:

01 ECU điều khiển động cơ

01 Cảm biến nhiệt độ khí nạp, lưu lượng khí nạp

01 Cảm biến vị trí bướm ga và cụm bướm ga điện

01 Cảm biến vị trí bàn đạp ga

02 Van điều khiển phối khí trục cam

Cảm biến vị trí trục cam

01 Cảm biến vị trí trục khuỷu

04 Vòi phun xăng

01 Cảm biến nhiệt độ nước làm mát

04 Bugi đánh lửa

04 Bô bin đánh lửa trực tiếp

01 Công tắc áp suất dầu bôi trơn

01 Cảm biến khí xả

01 Cảm biến kích nổ

01 Bơm xăng và phao báo nhiên liệu

01 Giắc chẩn đoán OBD II

01 Đồng hồ táp lô hiển thị thông tin động cơ

01 Máy khởi động

01 Máy phát điện

01 Hộp rơ le cầu chì

01 Két nước và quạt két nước
